Wasserführende Kachelöfen

Wie kommt die Wärme der Heizgase in den Heizkörper?

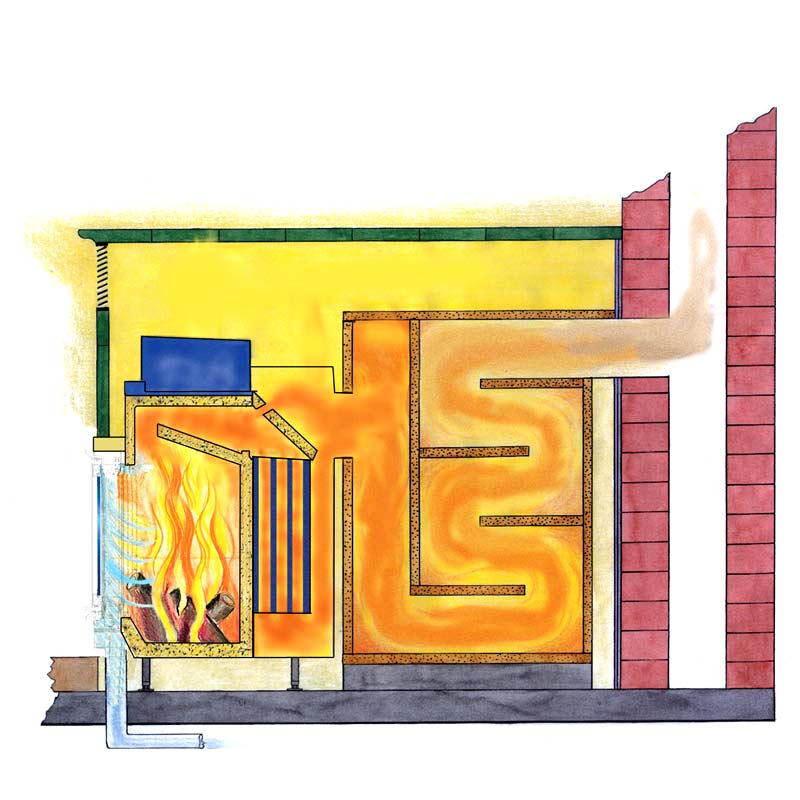

Bei der Verbrennung von Holz entstehen Heizgase mit Temperaturen von 600 - 800° C. Die Heizgase strömen nach dem Brennraum durch wassergekühlte, metallische Rohre, den sogenannten Wasserwärmetauscher und geben einen Teil ihrer Wärme an das Heizwasser ab.

Die heiße Brennkammer wird ebenfalls zur Heizwassererwärmung genutzt. Der Brennraum befindet sich in einem wassergefüllten Kesselkörper. Die heißen Steine erwärmen die Wände des Kesselkörpers und das darin befindliche Heizwasser.

Kesselkörper und Wasserwärmetauscher bilden eine Baueinheit. Durch beide Prozesse des Wärmeübergangs heizt sich das Wasser auf 70 - 80°C auf, wird in einem Pufferspeicher gesammelt und erwärmt bei Bedarf Heizkörper, Fußboden- und Wandflächenheizungen.

Mit der Restwärme im Heizgas wird eine Kachelwand erwärmt und angenehme Strahlungswärme an den Wohnraum abgegeben.
